1 编制依据

依据于稀土耐磨合金管产品技术协议、管道安装施工图纸及江苏江河机械制造有限公司产品企业标准.。

2 管道焊接工艺规程

2.1 材料简介

稀土耐磨合金管道材质中含有cr、ni、mo、w、v、cu等多种合金元素，属合金钢。管道的硬度较高，耐磨性能较好，相应的抗冲击、抗弯等机械性能稍差，可焊性稍差，淬硬倾向较大，因此施工时必须严格按工艺要求进行。

2.2  工艺流程

2.3   材料检查

材料进入现场,应对需要焊接的管道坡口及附近外观，并根据焊接接口型式要求进行检查，若存在缺陷，应先处理，然后再进行组对焊接。

2.4  对需下料的管材，用氧乙炔火焰或空气等离子切割机进行切割，现场坡口加工型式应根据焊接接口型式进行加工，具体详见焊接作业指导书，焊接连接的尺寸按施工图要求进行。现场用氧乙炔火焰或空气等离子切割机进行切割时，必须预备石棉布保温材料，切割后应立即用石棉布保温切割的管道两端，使其受热部位缓慢冷却，严禁快速空冷、风冷或水冷，以防止管道端口开裂，坡口必须根据管道接口型式用砂轮机打磨干净，并认真清理坡口及坡口两侧10～60mm范围内的工作表面，清理油污、铁锈、水分和灰尘等。

2.5  焊接

2.5.1  焊材选用

稀土耐磨合金钢同种钢焊接,焊条建议采用奥氏体a102和j507，稀土耐磨合金钢与q235-a异种钢焊接，建议用奥氏体a102和j507。采用a102焊条打底焊接一层，其余焊道采用j507焊条焊接，打底一般选用φ3.2焊条，其余焊道建议选用φ4.0焊条。

电焊条应在焊前均匀进行烘熔，a102焊条和j507焊条烘干温度一般在150℃左右，或按电焊条使用说明书规定进行，如施焊时焊工应与保温箱保持一定距离，随焊随取，焊条不能多次反复烘干。

2.5.2  焊前预热

稀土耐磨合金钢淬硬倾向大,焊接易产生淬硬组织和冷裂纹，所以焊前必须预热，预热温度一般控制在200～250℃范围内。

预热热源采用氧乙炔火焰，加热时用微碳火焰，根据管道壁厚和直径大小，可用一个或几个焊距沿管道周围来回移动，均匀加热。加热宽度为坡口两侧3倍壁厚范围内，一般在50～100mm范围内，最小不少于50mm，加热温度可用测温笔进行测量。

2.5.3  定位焊

管道组对好后应进行定位焊，焊点数一般采用三至六点，焊点长为10～30mm，高为2～4mm，定位焊焊接规范与正式焊接相同。

2.5.4  焊接层数

焊接采用多层多道焊。

2.5.5  层间温度

焊接时应严格控制层间温度在200～250℃范围内，层间温度不能过高。

2.5.6  焊后热处理

为降低焊后冷却速度，防止淬硬开裂，焊后冷却到250～300℃，立即用石棉布将焊接接头包起来自冷。

2.6  焊接注意要点

2.6.1  工作环境

现场焊接，下雨，相对湿度大于等于90%，禁止焊接。

2.6.2  焊接电流选择

焊接电流按常规焊接规范适当降低，焊速不宜太快，a102焊条、j507焊条焊接时电流一般建议控制在90～150a，立焊、仰焊电流要相应的减小。

2.6.3  操作要点

施焊时，应两人对焊，保持两焊点处于对称位置,焊条不得摆动，并采用短弧焊，窄焊道，多层多道焊，一般每层厚度应等于焊条直径。焊完各层的每道焊缝后，应用风铲或锤子进行锤击，以减少焊接应力。焊接时，应严格控制层间温度，焊完后，为降低冷却速度，防止淬硬开裂，应用石棉布进行保温。

焊缝应根据管道壁厚的厚薄决定，一般要在1.5～3mm之间选用为宜。

3 焊接接口型式

3.1  管道对焊接口坡口型式和尺寸按图一的规定

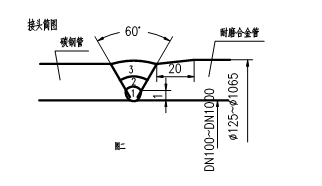

3.2  管道与法兰焊接接口型式和尺寸按图二的规定

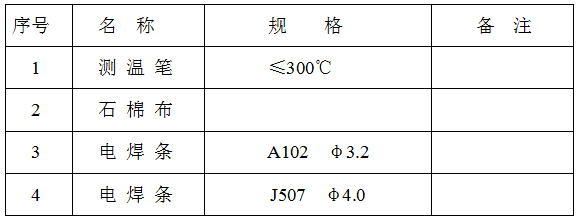

4   主要措施用料一览表

附表1

焊接工艺作业指导书

焊接方法：电弧焊

机械化程度：手工

焊接接头：对接     坡口型式：v       简图：图一

δ：18～26         c:  0～2          p:  0～2

材质:  稀土耐磨合金钢

管径范围:  dn150～dn900

管壁厚度范围:  12.5～28mm

焊缝熔敷金属厚度范围: smaw: max 7mm

焊接材料

焊条牌：a102、j507

焊条直径: φ3.2、φ4.0

焊条烘烤参数:

焊工资格:  ws/d3-19、20j

焊接工艺参数：

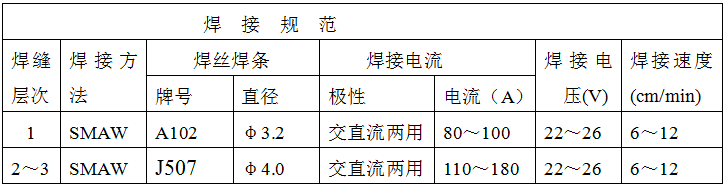

技术措施

热规范: 1、预热温度:200～250℃

2、预热方法:氧-乙炔火焰加热

3、层间温度：200～250℃

4、测温方法：测温笔

5、其它要求：焊后保温缓冷（石棉布）

摆动焊或不摆动焊：摆动

焊前清理、层间清理、焊后表面清理：砂轮机、钢丝刷、刨锤

表面清根：砂轮机

多道焊或单道焊：多道焊

多层焊或单层焊：多层焊

禁焊条件：下列环境，禁止施焊

1、 下雨

2、 相对湿度≥90%

附表2：

焊接工艺作业指导书

焊接方法：电弧焊

机械化程度：手工

焊接接头：对接       坡口型式：v       简图：图一

δ：                 c:  0～2           p:  0～2

材质:  稀土耐磨合金 q235-a

管径范围:  dn150～dn900

管壁厚度范围:  12.5～28mm

焊缝熔敷金属厚度范围: smaw: max 7mm

焊接材料

焊条牌号：a102、j507

焊条直径: φ3.2、φ4.0

焊条烘烤参数:

焊工资格:  ws/d3-19、20j

焊接工艺参数：

技术措施

热规范: 1、预热温度:200～250℃

2、预热方法:氧-乙炔火焰加热

3、层间温度：200～250℃

4、测温方法：测温笔

5、其它要求：焊后保温缓冷（石棉布）

摆动焊或不摆动焊：摆动

焊前清理、层间清理、焊后表面清理：砂轮机、钢丝刷、刨锤

表面清根：砂轮机

多道焊或单道焊：单道焊

多层焊或单层焊：多层焊

禁焊条件：下列环境，禁止施焊

1、下雨

2、相对湿度≥90%
