三产品旋流器选煤管线如何选用耐磨管道

在选煤行业，耐磨管道是输送煤炭的必不可缺的载体，江苏江河机械制造有限公司的耐磨管道有幸成为国内多家选煤设计院的配套产品，长期合作的设计院有：唐山国华科技有限公司、中国煤炭研究所长春分院、烟台金华选煤设计院、昆明钟吕选煤设计院等。

江苏江河机械制造有限公司拥有在选煤行业四十余年的供货经验，通过在不同输送位置应用不同材质的耐磨管道，达到了管线正常运行8年未磨穿的业绩。

下面我就来解读一下，江苏江河机械制造有限公司的耐磨管道在不同输送位置的应用：

旋流器出口管道的应用：1、矸石出口处采用q235 kmtbcr20mo2mn1双金属耐磨复合管约1米长作为出口短管，其余至脱介筛处整条管线采用q235 kmtbcr12双金属耐磨复合管。2、中煤和精煤出口处采用q235 kmtbcr20mo2mn1双金属耐磨复合管约1米长作为出口短管，其余至脱介筛处整条管线采用稀土耐磨合金管。

介质泵出入口短管采用高铝陶瓷贴片复合管。中煤、精煤管线从脱介筛出口至整条管线结束采用超高分子量聚乙烯复合管。

江苏江河机械制造有限公司所生产的几种耐磨管道，详解如下：

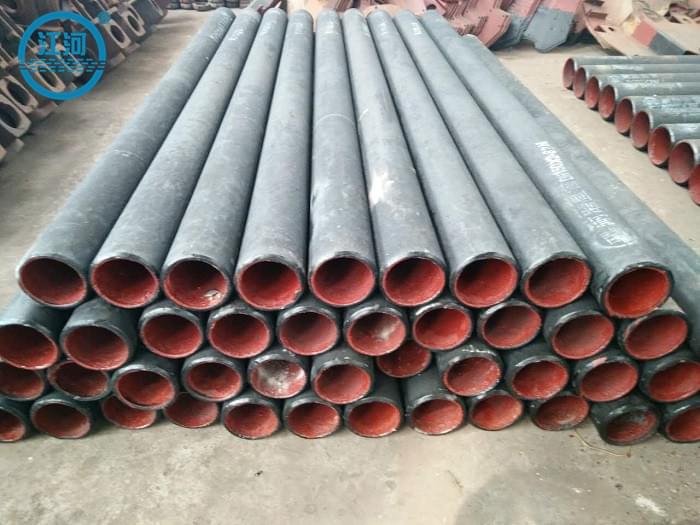

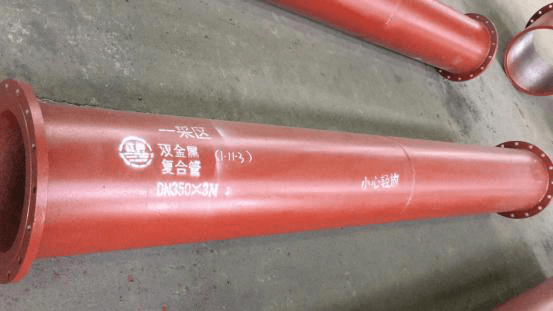

一、双金属耐磨复合管

江苏江河机械制造有限公司生产的双金属复合管，外壁采用普通无缝钢管，通过离心成型工艺形成高铬铸钢内衬复合而成。弯管外壁采用热煨弯头，内层选用高铬铸钢，既具有高合金铸钢的耐磨性能，又能耐压，又有较高的机械性能。安装、使用方便。可采用法兰、快速接头、直接焊接等方式安装。由于复合管抗冲击性能高，在管道系统发生局部堵管时，可根据现场情况随意切割、卸换、焊接，安装、检修非常方便。

双金属耐磨管又分为三种材质：q235 kmtbcr12、q235 kmtbcr15、q235 kmtbcr20mo2mn1。在三产品旋流器出口：精煤出口采用：q235 kmtbcr12。中煤出口采用：q235 kmtbcr15。矸石出口采用：q235 kmtbcr20mo2mn1。这样既满足了现场所需，又节约了工程造价。

二、高铝陶瓷贴片复合管

江苏江河机械制造有限公司生产的高铝陶瓷贴片复合管，直管外层采用普通钢弯，弯头外层采用普通钢制虾米弯头。内衬耐磨陶瓷片是以al2o3为主要原料，以稀有金属氧化物为熔剂，经1700℃高温熔烧而成的特种刚陶瓷，其al2o3的含量≥95%。陶瓷片形式为梯形带卡槽，按陶瓷片自身厚度和所贴管道的管径大小计算出每片陶瓷片的锥度，即接触钢板的一面为大面，由瓷片自身贴合钢管形成拱度，以达到与钢管紧密结合的效果。瓷片自带卡口，瓷片与瓷片之间卡口对接，从而不留缝隙，达到陶瓷片之间镶砌结构紧凑，形成全方位的机械自锁力。

三：稀土合金耐磨管

江苏江河机械制造有限公司生产的稀土耐磨合金管，该材料是上世纪八十年代由江苏江河机械制造有限公司与北方交通大学联合研制开发出的耐磨合金材料，经历年来不断完善，此合金材料已系列化，能满足电厂各种工况条件。成份设计采用中碳多元合金体系，确保材质持综合性能指标。该材质结合我国资源特点，采用少量多元合金体，在原合金材料fecr、femn、ni、re、fesi的基础上又添加了fev、fenb、cu等多合金元素，保证了产品的使用性能。工艺先进，性能稳定，在离心铸造、树脂砂造型基础上，公司采用epc消失模真空吸铸新工艺根据产品结构、用途、使用方法、数量进行制模，尺寸精度高，材料组织均匀，性能稳定，特别是对耐磨螺旋管、煤粉混合器、叉管、进出口料斗、天圆地方接头、锥斗等异形件做到整体铸造，壁厚均匀一致。焊接性能好，可随意切割、对焊，安装方便，在电厂、选煤行业得到了广泛应用。

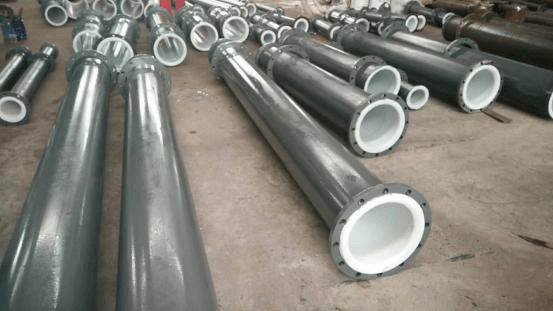

四、超高分子量聚乙烯复合管

江苏江河机械制造有限公司生产的超高分子量聚乙烯复合管，直管外层采用普通钢弯，弯头外层采用普通钢制虾米弯头，内衬超高分子量聚乙烯。

超高分子量聚乙烯，这种材质比重较轻，给装卸、运输、安装和使用带来了很大的方便。其抗冲击性和吸收能居塑料之首，无论是外力强冲击，还是内部波动都难以使其开裂。其冲击力强度为尼龙66的10倍，普通聚乙烯的20倍。特别是在低温环境，其冲击强度反而达到更高值，此管道的柔性为输送系统提供了安全可靠的保障。

在诸多管道材料中，超高分子量聚乙烯管的摩擦系数最小，它具有自润滑和不粘着性。特殊工艺生产的管道内壁搞腐蚀，抗磨损、不结垢，因此流动阻力小，可长期保持流速和流量不减。
