1.主要技术参数

   1.1 型式：双金属复合管。

   1.2 工作温度：90°c。

   1.3 设计压力：0.4mpa。

   1.4 介质： 煤粉、空气两相流。

   1.5 气固两相流流速为：≤28m/s。

   1.6 耐磨弯头：保证弯头通流内径不小于ф560mm。

   1.7 所联接管道尺寸：ф580x10mm（外径x壁厚） 。

   1.8 耐磨弯头结构强度设计压力：0.4mpa。

   1.9 送粉浓度：~0.6kg/kg

2 技术要求

   2.1 耐磨弯头采用双金属耐磨复合管形式。

   2.2 耐磨弯头的内圆直径为ф560mm，耐磨层的外侧厚度不小于28mm，耐磨层的内侧厚度不小于20mm，内壁凹凸度不大于1%，弯头重量与技术规范书附图偏差在±3%内。弯曲角度允许±0.5°。弯头截面圆度公差不大于6%。

  2.3 耐磨复合弯头内外表面应平整光洁，无毛刺、毛边，无裂纹、疏松、气孔或气泡；耐磨弯头内壁应光滑，不得产生积粉现象；外壁涂漆应均匀一致，并需明显标出介质流向。

    2.4 耐磨弯头进出口各带一定长度的焊接过渡段，与送粉管道焊接或满足v型联管器联接要求。产品现场焊接应无特殊要求，以保证产品在现场常温焊接时焊接性能良好。

  2.5 焊接过渡直段所用钢管其材质为20号钢管，其性能应符合相应的国家标准。

  2.6 弯头应具有良好的抗热震性能，在有温度急剧变化或焊接联接时，不会因为内外层的膨胀或收缩不一致而导致耐磨管内层碎裂剥落。并保证在耐磨弯头的重量情况下，在工作状态下耐磨弯头的使用寿命不少于120000小时。在使用寿命期间，保证耐磨弯头无磨穿及粉泄露现象：在耐磨弯头寿命期内非正常工况下，产品应保证耐高温350°c，衬里耐磨层不碎裂、不剥落。

  2.7 所采用的钢管采用焊管或无缝钢管，其性能应符合gb3092、gb8162、gb8163的要求。

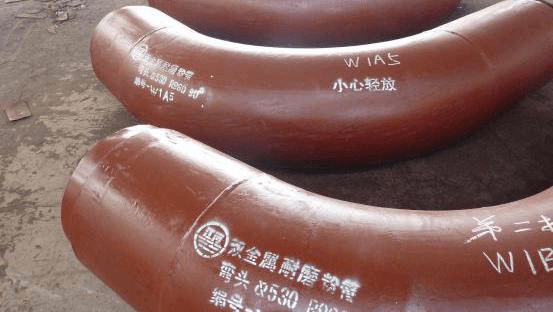

 2.8 应在耐磨弯头明显的位置标出耐磨弯头编号和介质流向。

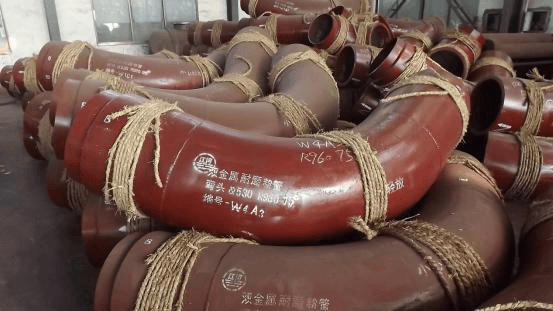

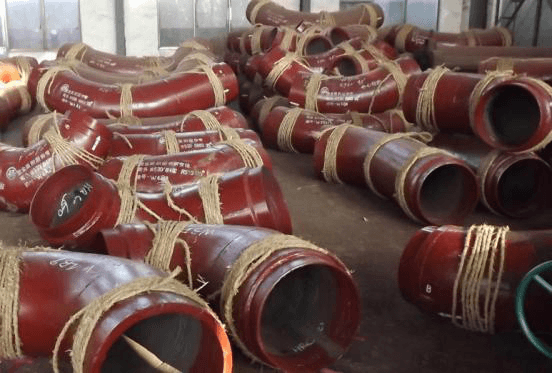

  2.9 包装箱内附带下列文件（但不限于此）；

      a.装箱单

      b.产品检验合格证书

  设备包装前应保证弯头的内外表面清洁，没有切屑、锉屑、焊条头、抹布、污油或其他杂物存在。
